YS STAHLstellt Gewächshausrahmenbeschläge für Tunnelgewächshäuser, gewerblich genutzte Mehrfeldgewächshäuser, Schattenhäuser, Gartengewächshäuser und Folientunnel her. Die Produkte sind darauf ausgelegt, das Bohren und Schweißen vor Ort zu reduzieren und eine schnellere Montage mit Standard-Handwerkzeugen zu ermöglichen. Die Fittings nutzen ein Klemm-Bolzen-Prinzip, das einen starken mechanischen Halt bietet, ohne die verzinkte Schicht der Rohre zu beschädigen.
Die Basisstahlsorte hat direkten Einfluss auf die Festigkeit und Haltbarkeit eines Gewächshausrahmenbeschlags. YS STEEL verwendet je nach Beschlagtyp und erforderlicher Tragfähigkeit drei primäre Stahlsorten.
| Stahlsorte | Kohlenstoff (max.) | Mangan (max.) | Silizium (max.) | Phosphor (max.) | Schwefel (max.) |
|---|---|---|---|---|---|
| Q195 | 0,12 % | 0,50 % | 0,30 % | 0,035 % | 0,040 % |
| Q235 | 0,22 % | 1,40 % | 0,35 % | 0,045 % | 0,050 % |
| SPCC | 0,12 % | 0,50 % | — | 0,040 % | 0,045 % |
| Stahlsorte | Zugfestigkeit | Streckgrenze | Verlängerung | Härte |
|---|---|---|---|---|
| Q195 | 315–430 MPa | 195 MPa | ≥33 % | ≤HRB 65 |
| Q235 | 370–500 MPa | 235 MPa | ≥26 % | ≤HRB 75 |
| SPCC | 270–410 MPa | 140–240 MPa | ≥28 % | ≤HRB 60 |
Eines der häufigsten Installationsprobleme ist die Auswahl eines Fittings, das nicht zum tatsächlichen Außendurchmesser des Gewächshausrohrs passt. Die Standard-Gewächshausrahmenbeschläge von YS STEEL sind mit den folgenden Rohraußendurchmessern kompatibel.
Jedes Fitting-Modell verfügt über einen definierten Rohr-Außendurchmesserbereich. Beispielsweise kann ein 25–32-mm-Kreuzverbinder sowohl 25-mm- als auch 32-mm-Rohre aufnehmen, während ein fester 42-mm-Firstverbinder speziell für 42-mm-Rohre gefertigt ist. Der Innendurchmesser der Schelle ist etwas größer als der Rohraußendurchmesser, um eine Verzinkungsdicke und eine einfache Montage zu ermöglichen, aber nicht so groß, dass dadurch der Kontaktdruck verringert wird.
| Parameter | Standardtoleranz | Präzisionsoption |
|---|---|---|
| Kompatibilität mit Rohraußendurchmessern | ±0,5 mm | ±0,2 mm |
| Bolzenlochdurchmesser | ±0,3 mm | ±0,1 mm |
| Passende Breite | ±0,5 mm | ±0,3 mm |
| Einbauhöhe | ±0,5 mm | ±0,3 mm |
| Winkelgenauigkeit | ±2° | ±1° |
| Stahldicke | ±0,05 mm | ±0,03 mm |
Das Sortiment an Gewächshausrahmenbeschlägen von YS STEEL ist in acht Hauptkategorien unterteilt. Jede Kategorie umfasst mehrere Modelle basierend auf Rohrgröße, Winkel und Ausführung.
Firstverbinder verbinden die Dachrohre an der Spitze des Gewächshauses. Sie werden typischerweise als Einheiten mit festem Winkel oder mit einstellbarem Winkel geliefert. Standardwinkel sind 45°, 60°, 90° und 120°. Der Steckerkörper ist aus Q235-Stahl gestanzt und nach dem Schweißen feuerverzinkt. In die Bolzenlöcher passen je nach Modell M8- oder M10-Befestigungselemente.
Bodenplatten übertragen die vertikale Last des Gewächshausrahmens auf den Boden oder das Betonfundament. Sie werden aus 2,0–3,0 mm dickem Q235-Stahlblech hergestellt und können mit vorgestanzten Ankerlöchern für M10- oder M12-Erdungsbolzen geliefert werden. Standardgrundplattengrößen sind 100×100 mm, 120×120 mm und 150×150 mm.
Kreuzverbinder verbinden zwei Rohre, die sich im 90°-Winkel kreuzen. Sie werden häufig für Pfettenverbindungen und Dachaussteifungen verwendet. Der Steckverbinder verwendet eine zweiteilige Klemmkonstruktion mit vier Schrauben. Standardmodelle decken Rohrkombinationen von 22×22 mm bis 48×48 mm ab.
Rohrschellen sichern Rohre auf ebenen Flächen oder an anderen Rohren. Sattelklemmen werden zur Befestigung von Pfetten auf Sparren verwendet. Die Klemmbreite variiert je nach Belastung zwischen 20 mm und 50 mm. Die Materialstärke reicht von 0,8 mm für leichte Sattelklemmen bis 1,5 mm für Strukturrohrschellen.
Pfettenklammern verbinden horizontale Pfetten mit den Hauptbogenrohren. Sie ermöglichen eine schnelle Installation ohne Bohren durch das Rohr. Der Clip umschließt das Bogenrohr und sorgt für einen flachen Sitz der Pfette. Standard-Pfettenklemmen unterstützen Rohraußendurchmesser von 25 mm bis 50 mm.
Dachrinnenhalterungen werden in Gewächshäusern mit mehreren Spannweiten verwendet, um das Dachrinnenprofil zu stützen und benachbarte Dachbögen zu verbinden. Diese Beschläge bestehen aus 2,0–3,0 mm feuerverzinktem Stahl und sind für hohe Vertikallasten ausgelegt. Standardmodelle passen auf Bogenrohre mit 32 mm, 42 mm, 48 mm und 60 mm.

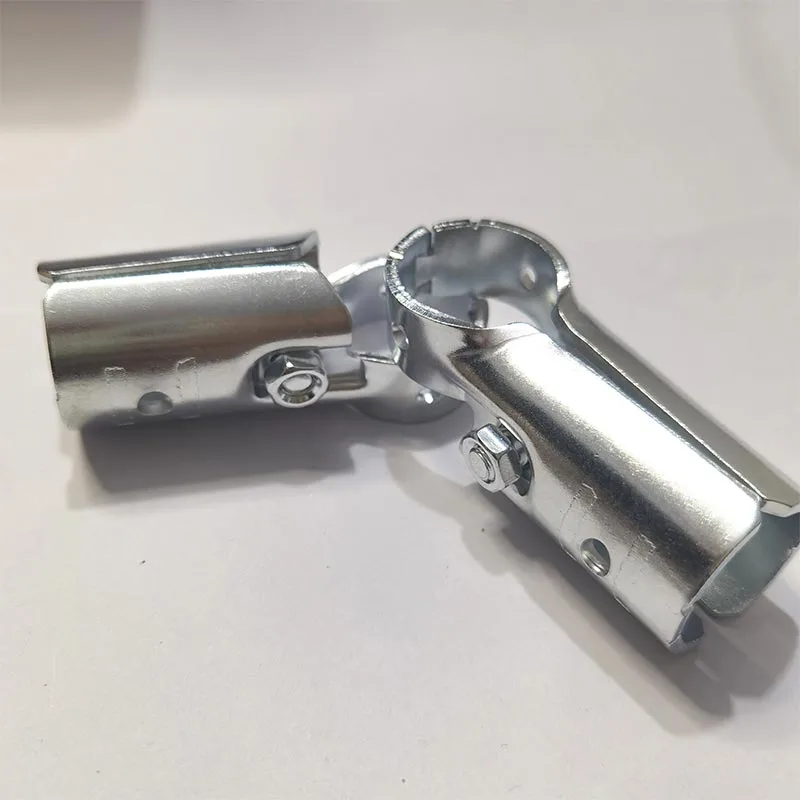

Drehgelenke ermöglichen die Winkeleinstellung zwischen zwei Rohren. Sie werden häufig für Kniestützen und diagonale Windstützen verwendet. Das Gelenk lässt sich von 0° bis 180° drehen und wird mit einem zentralen Bolzen arretiert. Standardmodelle sind für 22-mm-, 25-mm-, 32-mm-, 42-mm- und 48-mm-Rohre geeignet.
Winkelbeschläge verstärken Eckverbindungen und widerstehen seitlicher Bewegung. Sie werden als feste 45°- oder 90°-Halterungen oder als verstellbare Winkelplatten geliefert. Die Armaturenstärke beträgt typischerweise 1,5–2,5 mm, mit feuerverzinkter oder pulverbeschichteter Oberfläche.
| Passender Typ | Rohr-Außendurchmesserbereich | Stahldicke | Standardwinkel | Schraubengröße | Finish-Optionen |
|---|---|---|---|---|---|
| Firstverbinder | 25–60 mm | 1,5–2,5 mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, vorverzinkt, Pulver |
| Grundplatte | 25–76 mm | 2,0–3,0 mm | 90° | M10, M12 | HDG, Pulver |
| Kreuzverbinder | 22–48 mm | 1,2–2,0 mm | 90° | M6, M8 | Vorverzinkt, verzinkt |
| Rohrschelle/Sattel | 19–60 mm | 0,8–1,5 mm | Einstellbar | M6 | Vorverzinkt, verzinkt |
| Pfettenclip | 25–50 mm | 1,5–2,0 mm | 90° | M8 | HDG |
| Dachrinnenhalterung | 32–76 mm | 2,0–3,0 mm | Variable | M10 | HDG |
| Drehgelenk | 22–48 mm | 1,2–2,0 mm | 0°–180° | M8 | Vorverzinkt, HDG |
| Winkelverstrebung | 25–50 mm | 1,5–2,5 mm | 45°, 90° | M8 | HDG, Pulver |
Die Umgebung in Gewächshäusern ist warm und feucht, was die Metallkorrosion beschleunigt. Die Oberflächenbehandlung der Gewächshausrahmenbeschläge bestimmt, wie viele Jahre die Struktur sicher und optisch annehmbar bleibt. YS STEEL bietet drei Hauptoberflächenveredelungen an.
Vorverzinkte Fittings bestehen aus Stahlblech, das vor dem Stanzen und Formen verzinkt wird. Die Zinkschicht ist dünn, aber gleichmäßig, typischerweise 10–20 μm. Dieses Finish ist kostengünstig und eignet sich gut für kleine Hobbygewächshäuser, temporäre Bauten und trockenes Binnenklima. Schnittkanten können mit der Zeit leichte Korrosion aufweisen, die mit zinkhaltigem Lack ausgebessert werden kann.
Feuerverzinkte Formstücke werden zunächst geformt und dann in geschmolzenes Zink getaucht. Die resultierende Zinkschicht ist 40–85 μm dick und bedeckt alle Oberflächen, einschließlich Kanten und Schweißpunkte. Dies ist die empfohlene Oberfläche für gewerblich genutzte Gewächshäuser, Küstengebiete, Regionen mit hoher Luftfeuchtigkeit und alle Strukturen, von denen eine Lebensdauer von mehr als 10 Jahren erwartet wird. Die mattgraue Oberfläche sorgt zudem für eine hervorragende Abriebfestigkeit bei Transport und Installation.
Die Pulverbeschichtung wird auf eine vorverzinkte oder verzinkte Unterlage aufgetragen. Die Polyester-Pulverschicht ist 80–120 μm dick und in den Farben Grün, Schwarz, Grau und individuellen RAL-Farben erhältlich. Pulverbeschichtete Gewächshausrahmenbeschläge werden in Einzelhandelsgartencentern, Schaugewächshäusern und Wohnprojekten verwendet, bei denen das Aussehen ebenso wichtig ist wie die Funktion.
| Finish-Typ | Beschichtungsdicke | Salzsprühbeständigkeit | Kantenschutz | Farboptionen | Empfohlene Umgebung |
|---|---|---|---|---|---|
| Vorverzinkt | 10–20 μm | 120–200 Stunden | Arm | Nur Silber | Trockenes Binnenland, Hobbygewächshaus |
| Feuerverzinkt | 40–85 μm | 500–1.000 Stunden | Exzellent | Mattgrau | Küste, Gewerbe, hohe Luftfeuchtigkeit |
| Pulverbeschichtet | 80–120 μm | 300–600 Stunden | Mäßig | Grün, Schwarz, Grau, individuelle RAL | Einzelhandels-, Wohn- und ästhetische Projekte |
Die Tragfähigkeit der Rahmenbeschläge von Gewächshäusern ist kein einheitlicher fester Wert. Dies hängt vom Armaturentyp, der Stahldicke, der Schraubensorte, dem Rohrdurchmesser und der Rahmengeometrie ab. YS STEEL bietet technische Empfehlungen basierend auf gängigen Gewächshausdesigns.
Für Regionen mit starkem Wind und starkem Schneefall sollte die Rahmenkonstruktion diagonale Aussteifungen, verringerte Montageabstände und zusätzliche Verankerungspunkte umfassen. Die Ingenieure von YS STEEL können Rahmenzeichnungen überprüfen und spezifische Montageempfehlungen für Windgeschwindigkeiten bis zu 160 km/h und Schneelasten bis zu 75 kg/m² geben.
Die meisten Gewächshausrahmenbeschläge von YS STEEL werden mit passenden Schrauben, Muttern und Unterlegscheiben geliefert. Die Qualität des Verbindungselements ist auf die jeweilige Belastungsklasse abgestimmt.
| Schraubengröße | Gewindesteigung | Standardklasse | Hochfeste Option | Empfohlenes Drehmoment |
|---|---|---|---|---|
| M6 | 1,0 mm | 4,8, 6,8 | 8.8 | 10–15 N·m |
| M8 | 1,25 mm | 4,8, 6,8 | 8.8 | 20–30 N·m |
| M10 | 1,5 mm | 6.8 | 8.8 | 35–50 N·m |
| M12 | 1,75 mm | 6.8 | 8.8 | 55–75 N·m |
Jede Charge von Gewächshausrahmenbeschlägen durchläuft vor dem Versand einen dokumentierten Qualitätskontrollprozess. Der QC-Ablauf umfasst die folgenden Inspektionspunkte.
Jeder Lieferung liegen auf Wunsch ein ausführlicher Prüfbericht und ein Materialzertifikat bei. YS STEEL verfügt über die ISO 9001-Zertifizierung für Qualitätsmanagement und kann bei Großaufträgen eine unabhängige Inspektion durch SGS, BV oder TÜV durchführen.
Für die langfristige Stabilität des Rahmens ist eine korrekte Montage unerlässlich. Die folgenden professionellen Richtlinien helfen Gewächshausbauern, die häufigsten Montagefehler zu vermeiden.
YS STAHL-Gewächshausrahmenbeschläge werden in einer Vielzahl geschützter Landwirtschafts- und Gartenstrukturen eingesetzt.
Standard-Gewächshausrahmenbeschläge unterstützen Rohraußendurchmesser von 19 mm bis 76 mm. Die am häufigsten verwendeten Größen für den Gewächshausbau sind 25 mm, 32 mm, 42 mm und 48 mm. Für jedes Fitting-Modell ist ein bestimmter Rohr-Außendurchmesserbereich in der Produktspezifikation aufgeführt. Für nicht standardmäßige Rohrabmessungen kann YS STEEL je nach Designkomplexität innerhalb von 30–45 Tagen maßgeschneiderte Werkzeuge entwickeln und kompatible Fittings herstellen.
Vorverzinkte Formstücke bestehen aus Stahlblech, das vor dem Formen verzinkt wird. Sie haben eine dünnere Zinkschicht von 10–20 μm und eignen sich am besten für kleine Hobbygewächshäuser, temporäre Bauten und trockene Binnengebiete. Feuerverzinkte Fittings werden zunächst geformt und dann in geschmolzenes Zink getaucht, wodurch eine 40–85 μm dicke Beschichtung entsteht, die alle Kanten und Schweißpunkte bedeckt. Für gewerbliche Gewächshäuser, Küstenregionen, Umgebungen mit hoher Luftfeuchtigkeit oder andere Bauwerke, von denen eine Lebensdauer von mehr als 10 Jahren erwartet wird, sind feuerverzinkte Beschläge langfristig die bessere Wahl.
Ja, solange der Rohraußendurchmesser mit der Fittinggröße übereinstimmt. Die Fittings sind in erster Linie für Stahlrohre konzipiert, können aber auch PVC- oder Aluminiumrohre festklemmen, wenn die Wandstärke für die Schraubenkompression ausreicht. Bei dünnwandigem Aluminium ein geringeres Anzugsdrehmoment verwenden oder eine Gummimanschette einsetzen, um Rohrverformungen vorzubeugen. Bestätigen Sie vor der Bestellung immer den tatsächlichen Rohraußendurchmesser, da die Nenngrößen von PVC-Rohren häufig von den Außendurchmesserstandards für Stahlrohre abweichen.
In den meisten Fällen ja. Die Gewächshausrahmenbeschläge von YS STEEL entsprechen den gängigen Standards für Rohraußendurchmesser, die von Herstellern von Gewächshausbausätzen weltweit verwendet werden. Passungsformen, Bolzenlochabstände und Klemmenbreiten können jedoch von Marke zu Marke unterschiedlich sein. Teilen Sie uns vor der Bestellung Ihren vorhandenen Rohrdurchmesser, Rahmenzeichnungen und Fotos der Originalarmaturen mit. YS STEEL kann die Kompatibilität bestätigen oder ein gleichwertiges Modell aus dem Standardsortiment vorschlagen.
Für Standard-Gewächshausrahmenbeschläge beträgt die Mindestbestellmenge 500 Stück pro Modell. Es werden gemischte Modellbestellungen in vollen Kartons akzeptiert. Für Tests und Maßkontrollen stehen Musterbestellungen von 5–20 Stück zur Verfügung. Die Standardvorlaufzeit für die Produktion beträgt 15–25 Tage nach Bestätigung der Anzahlung. Sondergrößen, spezielle Beschichtungen oder private Verpackungen können die Lieferzeit je nach Auftragsvolumen und Werkzeuganforderungen auf 30–45 Tage verlängern.
Die meisten YS STEEL-Gewächshausrahmenbeschläge werden komplett mit passenden Schrauben, Muttern und Unterlegscheiben geliefert, sofern der Kunde nichts anderes angibt. Die Standardschraubenqualitäten sind 4,8 und 6,8, wobei 8,8 für hochbelastete First- und Dachrinnenverbindungen verfügbar ist. Verbindungselemente aus Edelstahl und kundenspezifische Gewindetypen können separat angeboten werden. Wenn Sie Verbindungselemente lieber vor Ort beziehen möchten, können Beschläge auch ohne Beschläge geliefert werden.
