Hersteller von Stahldrahtseilen für langlebige und zuverlässige Hebelösungen

Stahldrahtseile sind eine der kritischsten tragenden Komponenten, die in Hebe-, Rigging-, Bergbau-, Schifffahrts-, Bau- und Industrieanwendungen eingesetzt werden. BeiYS STAHLWir fertigen Stahldrahtseile unter strenger Qualitätskontrolle, um die Standards ASTM, EN, ISO und GB/T zu erfüllen. Unsere Produkte decken Durchmesser von 1,5 mm bis 160 mm, Zugfestigkeiten bis zu 2160 MPa und Oberflächenausführungen einschließlich blankem, verzinktem und rostfreiem Stahl ab. Ob Sie eine kompakte 6x19-Konstruktion für allgemeine Hebearbeiten oder ein hochflexibles 6x36-Seil für den Kran- und Windenbetrieb benötigen, YS STEEL bietet konstante Leistung, lange Lebensdauer und vollständige Rückverfolgbarkeit. Jede Charge wird vor dem Versand auf Bruchlast, Ermüdungsfestigkeit und Maßhaltigkeit geprüft.

Technische Spezifikationen

Die folgenden technischen Parameter definieren unser Standard-Stahldrahtseilsortiment. Für OEM- und Sonderprojekte stehen kundenspezifische Konstruktionen zur Verfügung.

Bauarten und allgemeine Eigenschaften

• 6x7:6 Litzen mit je 7 Drähten; geringe Flexibilität, hohe Abriebfestigkeit; Geeignet für Abspannleinen, statische Takelage und geradlinige Lasten.
• 6x19:6 Litzen mit je 19 Drähten; mittlere Flexibilität, hohe Druckfestigkeit; Wird häufig zum Heben, Heben, Windenleinen und im allgemeinen Maschinenbau verwendet.
• 6x36:6 Litzen mit je 36 Drähten; hohe Flexibilität, gute Ermüdungsbeständigkeit; Ideal für Kranseile, Auslegerhebezeuge und Anwendungen mit mehreren Seilscheibenbögen.
• 6x37:6 Litzen mit je 37 Drähten; ähnlich wie 6x36, jedoch mit etwas anderer Drahtanordnung; Wird in Aufzügen, Bohrlinien und industriellen Hebeanlagen verwendet.
• 8x19:8 Litzen mit je 19 Drähten; hohe Flexibilität und reibungsloser Betrieb; üblich für Aufzugseile und Hochgeschwindigkeitsanwendungen.
• 35x7:35 Litzen mit je 7 Drähten; verdrehsichere Ausführung; Wird für Turmdrehkrane und das Heben einzelner Teile verwendet, bei denen die Seildrehung kontrolliert werden muss.
• Verdichtete Litzenseile:6xK36WS, 8xK26WS und ähnlich; glattere Oberfläche, verbesserte Ermüdungslebensdauer und geringerer Verschleiß der Scheiben.

Kernoptionen

• FC (Faserkern):Polypropylen- oder Sisalkern; geringeres Gewicht, flexibler, aber geringere Druckfestigkeit.
• IWRC (Independent Wire Rope Core):Ein separater Drahtseilkern; höhere Festigkeit, bessere Dimensionsstabilität und größere Druckfestigkeit.
• WSC (Drahtlitzenkern):Ein einzelner Strangkern; bietet ein Gleichgewicht zwischen Flexibilität und struktureller Unterstützung.
• Synthetischer Kern:Hochleistungspolymerkern; reduziert das Gewicht und verbessert die Biegeermüdung in bestimmten Meeresumgebungen.

Oberflächenbeschaffenheit und Korrosionsschutz

• Hell (selbstfarbig):Unbeschichtet, bei der Produktion geschmiert; für Innenräume und korrosionsarme Umgebungen.

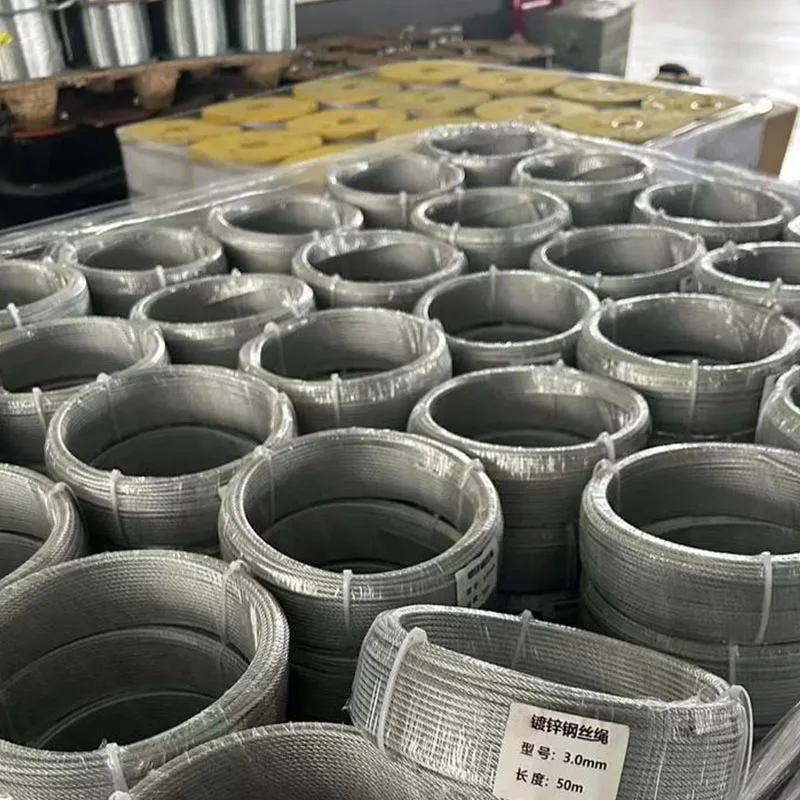

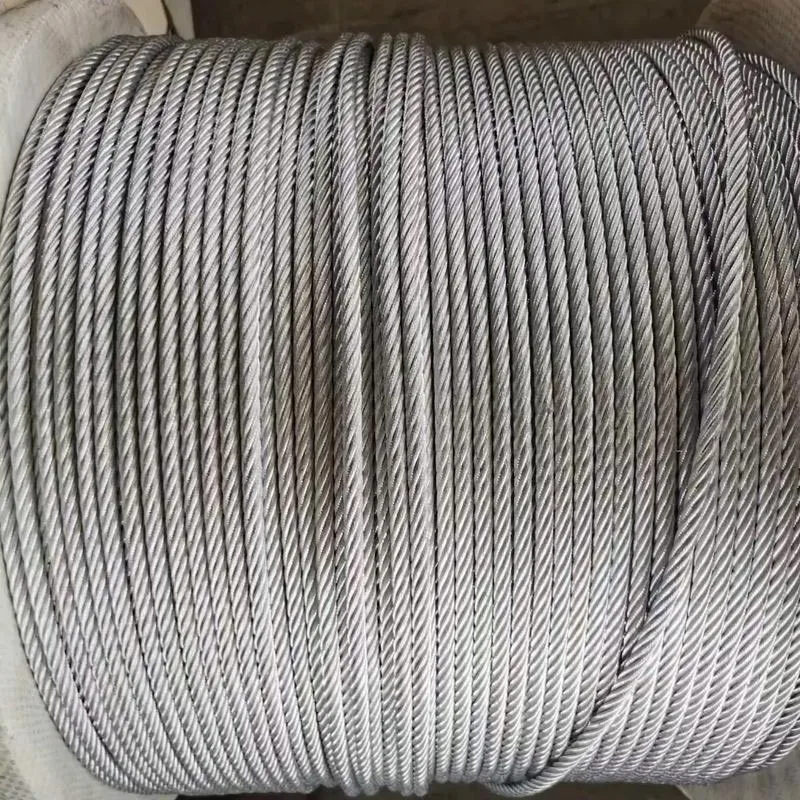

• Verzinkt:Feuerverzinkt oder galvanisch verzinkt; Zinkbeschichtung der Klasse A oder B für den Einsatz im Freien und im Meer.

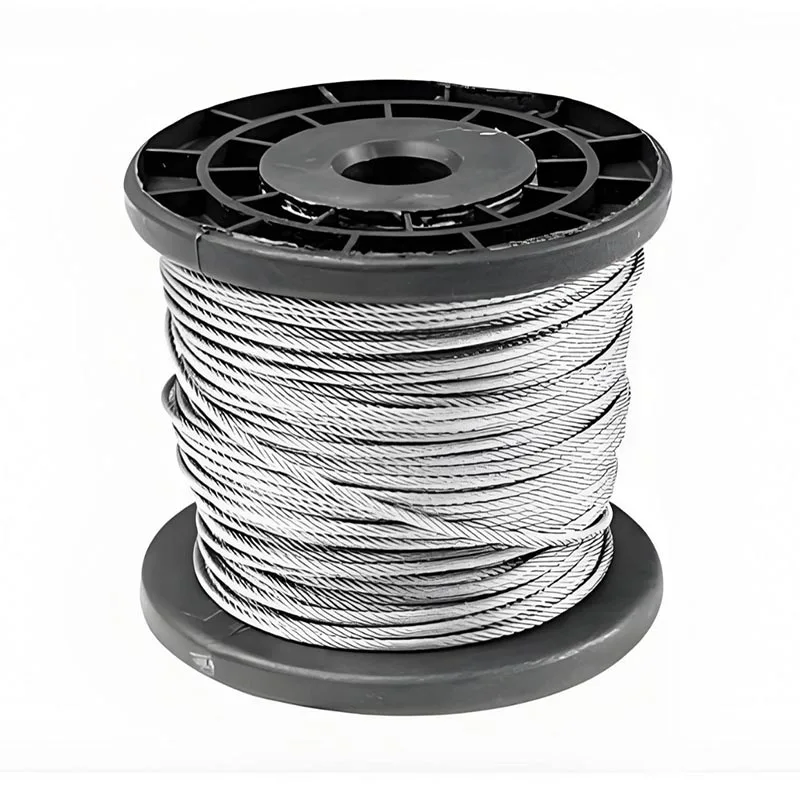

• Edelstahl:AISI 304, 316 oder 316L; Hervorragende Korrosionsbeständigkeit für den Chemie-, Lebensmittel- und Offshore-Einsatz.
• Mit Zink-Aluminium-Legierung beschichtet:Erhöhte Korrosionsbeständigkeit im Vergleich zur Standardverzinkung; geeignet für aggressive Atmosphären.

Mechanische Eigenschaften und Bruchlasten

Die folgenden Tabellen zeigen typische Werte für YS STEEL-Standardseile. Die tatsächlichen Werte können je nach Kerntyp, Schmierung und spezifischer Herstellungscharge leicht variieren. Beachten Sie immer das Mühlenzertifikat, das jeder Lieferung beiliegt.

Tabelle 1: 6x19 IWRC-Stahldrahtseil – Nenndurchmesser, Gewicht und Mindestbruchlast (Zugklasse 1770 MPa)

Tabelle 2: 6x36 IWRC-Stahldrahtseil – Nenndurchmesser, Gewicht und Mindestbruchlast (Zugklasse 1960 MPa)

YS STAHL liefert auch Seile mit den Zugfestigkeitsklassen 1570 MPa, 1770 MPa, 2160 MPa und verdichtete Litzenkonstruktionen. Höhere Festigkeitsklassen bieten bei gleichem Durchmesser eine höhere Bruchlast, können jedoch die Biegeermüdungslebensdauer verkürzen. Unser Ingenieurteam kann Ihnen bei der Auswahl der optimalen Balance für Ihre Anwendung helfen.

Allgemeine Anwendungen

Stahldrahtseile werden überall dort eingesetzt, wo schwere Lasten gehoben, gezogen, gesichert oder gestützt werden müssen. Die spezifische Konstruktion und der Durchmesser hängen von der Lastgröße, der Anzahl der Seilrollen, der Trommelgröße, der Geschwindigkeit und der Umwelteinwirkung ab. Bei YS STEEL bedienen wir folgende Branchen:

• Heben und Heben:Laufkrane, Portalkrane, Schwenkkrane, elektrische Hebezeuge und manuelle Kettenzüge.
• Marine und Offshore:Festmacherleinen, Schleppseile, Schleppnetze, Ankerleinen und Bordtakelung.
• Bergbau:Schachtförderung, Ausgleichsseile, Führungsseile und Schleppleinen in Untertage- und Übertagebergwerken.
• Konstruktion:Turmdrehkrane, Mobilkrane, Rammgeräte und temporäre Stützkabel.
• Öl und Gas:Bohrleinen, Sandleinen, Windenleinen und Brunnenwartungsseile.
• Aufzüge und Rolltreppen:Tragseile, Begrenzerseile und Ausgleichsseile.
• Seilbahnen:Tragseile, Transportseile und Spannseile für den Personen- und Materialtransport.
• Versorgungs- und Forstwirtschaft:Windenleinen, Gleitseile und Zugseile für Übertragungsleitungen.

So wählen Sie das richtige Stahldrahtseil aus

Die Auswahl des richtigen Stahldrahtseils erfordert eine sorgfältige Bewertung mehrerer Faktoren. Die Verwendung einer falschen Konstruktion kann zu vorzeitigem Ausfall, längeren Ausfallzeiten und ernsthaften Sicherheitsrisiken führen. YS STEEL empfiehlt das folgende Auswahlverfahren:

• Bestimmen Sie die Arbeitslast:Berechnen Sie die maximale statische Belastung, die das Seil tragen muss. Berücksichtigen Sie dynamische Kräfte aus Beschleunigung, Stoß und Wind.
• Wenden Sie den entsprechenden Sicherheitsfaktor an:Bei Hebeanwendungen ist ein Mindestsicherheitsfaktor von 5:1 üblich. Für das Heben von Personal ist 8:1 oder 10:1 erforderlich. Beachten Sie die geltenden Vorschriften wie ASME B30, EN 13000 oder ISO 4308.
• Wählen Sie die Konstruktion aus:Wenn das Seil über viele Rollen oder kleine Trommeln läuft, wählen Sie eine flexible Konstruktion wie 6x36 oder 8x19. Wenn die Belastung hauptsächlich statisch ist oder das Seil einem hohen Oberflächenverschleiß ausgesetzt ist, sind 6x7 oder 6x19 möglicherweise besser.
• Wählen Sie den Kern:IWRC wird für schwere Lasten, mehrlagige Trommelwicklungen und starke Quetschbedingungen empfohlen. FC eignet sich für leichtere Lasten und wird selten um Seilscheiben gebogen.
• Passen Sie die Oberflächenbeschaffenheit an die Umgebung an:Verwenden Sie verzinkten oder rostfreien Stahl für den Einsatz im Freien, auf See oder bei Chemikalien. Bei sauberen, trockenen Innenbedingungen ist eine helle Oberfläche akzeptabel.
• Überprüfen Sie die Trommel- und Riemenscheibenabmessungen:Das minimale D/d-Verhältnis (Trommel- oder Scheibendurchmesser dividiert durch Seildurchmesser) sollte für 6x19- und 6x36-Seile typischerweise 20:1 bis 25:1 betragen. Niedrigere Verhältnisse verkürzen die Biegeermüdungslebensdauer.
• Länge und Endabschlüsse bestätigen:Bestellen Sie die richtige Rollenlänge und geben Sie eventuelle Endbeschläge an. YS STEEL kann Längen vorschneiden und Muffen oder Pressverbindungen installieren.

Häufig gestellte Fragen

Was ist der Unterschied zwischen 6x19- und 6x36-Stahldrahtseilen?

Die 6x19-Konstruktion besteht aus 6 Litzen mit jeweils 19 Drähten, was weniger, aber größere Außendrähte ergibt. Dies bietet eine gute Abrieb- und Quetschfestigkeit, aber mäßige Flexibilität. Es eignet sich am besten für allgemeine Hebearbeiten, Windenleinen und Anwendungen, bei denen das Seil über weniger Rollen oder bei langsameren Geschwindigkeiten verläuft. Bei der 6x36-Konstruktion werden 6 Litzen mit jeweils 36 kleineren Drähten verwendet. Durch die kleineren Drähte ist das Seil flexibler und widerstandsfähiger gegen Biegeermüdung beim Lauf über mehrere Seilscheiben oder Trommeln mit kleinem Durchmesser. Allerdings sind die dünneren Außendrähte anfälliger für Oberflächenverschleiß und Korrosion. Wenn Ihre Anwendung häufiges Biegen, hohe Liniengeschwindigkeiten oder zahlreiche Seilrollen erfordert, ist 6x36 normalerweise die bessere Wahl. YS STEEL führt beide Konstruktionen in verschiedenen Durchmessern und Oberflächenausführungen.

Wie bestimme ich die Mindestbruchlast für meine Stahlseilanwendung?

Die Mindestbruchlast, auch Bruchfestigkeit genannt, ist die Kraft, die erforderlich ist, um ein neues Seil bei einem geraden Zugversuch zu reißen. Um ein Seil auszuwählen, berechnen Sie zunächst die maximale Arbeitslast, die Ihre Anwendung auferlegt. Dann multiplizieren Sie diese Last mit dem erforderlichen Sicherheitsfaktor. Wenn Ihre maximale Belastung beispielsweise 2.000 kg beträgt und der Sicherheitsfaktor 5:1 beträgt, muss das Seil eine Mindestbruchlast von mindestens 10.000 kg haben. Vergleichen Sie diesen Wert mit der Tabelle des Herstellers für die jeweilige Konstruktion und Zugfestigkeitsklasse. YS STEEL bietet Bruchlasttabellen für alle gängigen Seile. Verwenden Sie immer die im Werkszertifikat angegebene Mindestbruchlast und nicht einen berechneten Näherungswert. Wenn das Seil zum Biegen über Seilscheiben verwendet wird, sollten Sie auch den Flottenwinkel und das D/d-Verhältnis überprüfen, um einen vorzeitigen Ermüdungsbruch zu verhindern.

Welchen Kerntyp soll ich wählen: Faserkern oder IWRC?

Der Kern stützt die Litzen und trägt dazu bei, dass die Querschnittsform des Seils beim Biegen und unter Belastung erhalten bleibt. Ein Faserkern ist leichter, flexibler und bietet eine bessere Stoßdämpfung, weist jedoch eine geringere Druckfestigkeit auf und kann sich unter hohem Druck oder beim mehrlagigen Aufspulen verformen. Ein unabhängiger Drahtseilkern (IWRC) ist ein kleineres Drahtseil, das als Kern verwendet wird. Es erhöht die Bruchlast um etwa 7 bis 10 % im Vergleich zu einem Faserkernseil mit demselben Durchmesser, verbessert die Dimensionsstabilität und widersteht Quetschungen, wenn es in mehreren Lagen auf eine Trommel gewickelt wird. IWRC wird für schweres Heben, Kranhebevorgänge, Baggerseile und alle Anwendungen mit hohem Lagerdruck empfohlen. Der Faserkern eignet sich für statische Leitungen, leichte Hebezeuge und Anwendungen, bei denen das Gewicht eine Rolle spielt. YS STEEL kann für die meisten Konstruktionen beide Kerntypen liefern.

Sollte ich ein verzinktes oder ein Edelstahldrahtseil verwenden?

Die Wahl hängt von der Betriebsumgebung und der erforderlichen Korrosionsbeständigkeit ab. Drahtseile aus verzinktem Stahl verfügen über eine Zinkbeschichtung, die den Stahl vor Rost in feuchten oder leicht korrosiven Umgebungen im Freien schützt. Es ist wirtschaftlicher als Edelstahl und bietet eine hohe Festigkeit. Bei der Feuerverzinkung entsteht eine dickere Zinkschicht als bei der Elektroverzinkung. Drahtseile aus rostfreiem Stahl, typischerweise Güteklasse 304 oder 316, bieten eine hervorragende Korrosionsbeständigkeit und werden in der Schifffahrt, Chemie, Lebensmittelverarbeitung und Offshore-Anwendungen eingesetzt. Edelstahlseile haben eine geringere Festigkeit als Seile aus kohlenstoffreichem Stahl mit demselben Durchmesser. Daher benötigen Sie möglicherweise einen größeren Durchmesser, um die gleiche Bruchlast zu erreichen. YS STEEL bietet Optionen aus blankem, verzinktem und rostfreiem Stahl, um eine breite Palette von Umgebungen abzudecken. Für das Eintauchen in Salzwasser wird ein Seil aus Edelstahl 316 oder ein stark verzinktes Seil empfohlen.
