YS STAHLstellt Stahlwinkelstangen mit präziser Maßkontrolle und gleichmäßigen mechanischen Eigenschaften her. Das Produkt wird durch Warmwalzen oder Kaltumformen aus Kohlenstoffbaustahl, niedriglegiertem Stahl oder hochfestem Stahl geformt. Bei Stäben mit gleichem Winkel sind die Schenkel gleich lang, bei Stäben mit ungleichem Winkel ist ein Schenkel länger als der andere. Beide Typen sind in den Standardlängen 6 Meter, 9 Meter und 12 Meter erhältlich, auf Anfrage ist auch ein individueller Zuschnitt möglich.
Jede von YS STEEL produzierte Charge wird einer strengen Prüfung auf Abmessungen, chemische Zusammensetzung, Zugfestigkeit, Streckgrenze, Dehnung und Biegeleistung unterzogen. Das Ergebnis ist eine zuverlässige Strukturkomponente, die für tragende Anwendungen, Schweißverbindungen und Präzisionsfertigung geeignet ist.
YS STAHL produziert Stahlwinkel nach internationalen Standards, um globale Kompatibilität zu gewährleisten. Zu den gängigen Standards gehören GB/T 706-2016, JIS G3192, ASTM A36/A36M, ASTM A572/A572M, EN 10056-1, EN 10025 und AS/NZS 3679.1. In der folgenden Tabelle sind die am häufigsten angebotenen Materialqualitäten und die entsprechenden Standards aufgeführt.
| Materialqualität | Standard | Typische Streckgrenze (MPa) | Typische Zugfestigkeit (MPa) | Anwendungseignung |
|---|---|---|---|---|
| Q235B | GB/T 700, GB/T 706 | 235 | 370-500 | Allgemeine Strukturen, Halterungen, Rahmen |
| Q355B | GB/T 1591, GB/T 706 | 355 | 470-630 | Schwere Bauwerke, Brücken, Türme |
| SS400 | JIS G3101, JIS G3192 | 245 | 400-510 | Maschinensockel, Stahlrahmen |
| ASTM A36 | ASTM A36/A36M | 250 | 400-550 | Konstruktion, Schweißen, allgemeine Fertigung |
| S235JR | EN 10025-2, EN 10056-1 | 235 | 360-510 | Europäische Strukturprojekte |
| S355J2 | EN 10025-2, EN 10056-1 | 355 | 470-630 | Hochfeste Strukturanwendungen |
| A572 Gr.50 | ASTM A572/A572M | 345 | 450 | Brücken, Schwerlastkonstruktionen |
Der Abmessungsbereich der Stahlwinkelstangen von YS STEEL deckt sowohl gleiche als auch ungleiche Schenkelprofile ab. Die Standardstärken liegen zwischen 3 mm und 24 mm. Die am häufigsten verwendeten gleichen Winkelgrößen sind unten aufgeführt.
| Größe (Bein × Bein × Dicke) mm | Gewicht pro Meter (kg/m) | Abschnittsfläche (cm²) | Standardlänge |
|---|---|---|---|
| 20 × 20 × 3 | 0.889 | 1.132 | 6 m / 9 m |
| 25 × 25 × 3 | 1.124 | 1.432 | 6 m / 9 m |
| 30 × 30 × 3 | 1.373 | 1.749 | 6 m / 9 m |
| 40 × 40 × 4 | 2.422 | 3.086 | 6m / 9m / 12m |
| 50 × 50 × 5 | 3.770 | 4.803 | 6m / 9m / 12m |
| 63 × 63 × 6 | 5.721 | 7.288 | 6m / 9m / 12m |
| 75 × 75 × 6 | 6.850 | 8.727 | 6m / 9m / 12m |
| 80 × 80 × 8 | 9.658 | 12.303 | 6m / 9m / 12m |
| 90 × 90 × 8 | 10.946 | 13.944 | 6m / 9m / 12m |
| 100 × 100 × 10 | 15.104 | 19.242 | 6m / 9m / 12m |
| 125 × 125 × 10 | 19.133 | 24.373 | 6m / 9m / 12m |
| 150 × 150 × 12 | 27.279 | 34.751 | 6m / 9m / 12m |
| 200 × 200 × 16 | 48.680 | 62.013 | 6m / 9m / 12m |
| 200 × 200 × 20 | 60.056 | 76.505 | 6m / 9m / 12m |
| 200 × 200 × 24 | 71.168 | 90.661 | 6m / 9m / 12m |
Ungleichwinklige Stangen bieten ein anderes Beinverhältnis für eine spezielle Lastverteilung. Beliebte Größen sind 75 × 50 × 6 mm, 100 × 75 × 8 mm, 125 × 75 × 10 mm und 150 × 100 × 12 mm. YS STEEL kann auch Sondergrößen nach Kundenzeichnungen herstellen, wobei die Toleranzbereiche gemäß EN 10056-2 oder gleichwertigen Normen kontrolliert werden.
Die strukturelle Leistung hängt von der chemischen Zusammensetzung und der Wärmebehandlungspraxis ab. YS STEEL überprüft jede Schmelzzahl mit Spektrometeranalyse und mechanischen Tests. Die folgende Tabelle zeigt typische mechanische Eigenschaften für gängige Güten nach dem Warmwalzen.
| Grad | Streckgrenze (MPa, min) | Zugfestigkeit (MPa) | Dehnung (%, min) | Biegetest |
|---|---|---|---|---|
| Q235B | 235 | 370-500 | 26 | Keine Risse bei 180° |
| Q355B | 355 | 470-630 | 22 | Keine Risse bei 180° |
| SS400 | 245 | 400-510 | 21 | Keine Risse bei 180° |
| ASTM A36 | 250 | 400-550 | 20 | Keine Risse bei 180° |
| S235JR | 235 | 360-510 | 26 | Keine Risse bei 180° |
| S355J2 | 355 | 470-630 | 22 | Keine Risse bei 180° |
Bei geschweißten Strukturen verbessern ein niedriger Kohlenstoffgehalt und ein kontrollierter Mangangehalt die Schweißbarkeit. YS STEEL kann normalisierte oder kontrolliert gewalzte Stahlwinkelstangen mit Schlagfestigkeitstestwerten bis zu -20 °C für S355J2 und ähnliche Qualitäten liefern. Mit jeder Lieferung werden Werkstestzertifikate geliefert, um Wärmeanalysen, mechanische Ergebnisse und Maßkontrolldaten zu dokumentieren.
YS STAHL bietet verschiedene Oberflächenbehandlungen zur Verbesserung der Korrosionsbeständigkeit und des ästhetischen Erscheinungsbilds an. Die Wahl der Ausführung hängt von der Betriebsumgebung und den Projektanforderungen ab.
Der Stahlwinkel ist ein vielseitiges Strukturbauteil, das in vielen Branchen eingesetzt wird. Aufgrund seiner einfachen Form und hohen Tragfähigkeit wird es häufig sowohl für die primäre Rahmenkonstruktion als auch für die sekundäre Aussteifung ausgewählt. Zu den gängigen Anwendungsgebieten gehören:

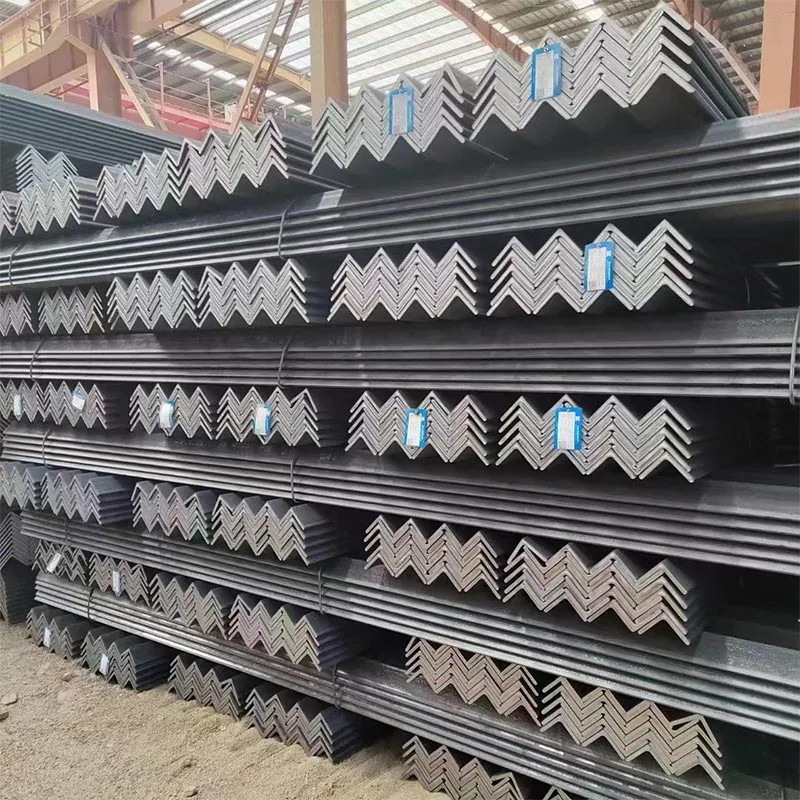

YS STAHL bündelt Stahlwinkelstangen nach Größe und Bestellmenge. Jedes Bündel wird mit Stahlbändern gesichert und mit haltbaren Etiketten gekennzeichnet, auf denen Güteklasse, Größe, Schmelzennummer und Produktionsdatum angegeben sind. Bei Exportaufträgen werden die Pakete in 20-Fuß- oder 40-Fuß-Container verladen, wobei das maximale Paketgewicht kontrolliert wird, um den internationalen Versandvorschriften zu entsprechen. Für verzinkte oder lackierte Produkte sind wasserdichte Verpackungen und Kantenschutz erhältlich, um Oberflächenschäden während des Transports zu verhindern.
Die Standardproduktionszeit beträgt für normale Größen 15 bis 25 Tage, während Sondergrößen und spezielle Oberflächenbehandlungen 25 bis 35 Tage erfordern können. YS STEEL arbeitet mit großen Reedereien und Spediteuren zusammen, um CFR-, CIF-, FOB- und DAP-Lieferbedingungen basierend auf den Kundenwünschen bereitzustellen.
Gleiche Winkelstangen aus Stahl haben zwei Schenkel gleicher Länge und bilden einen 90-Grad-Querschnitt mit symmetrischer Lastverteilung. Sie werden häufig zur allgemeinen strukturellen Unterstützung, Aussteifung und Rahmung verwendet. Bei ungleichen Winkelstangen aus Stahl ist ein Schenkel länger als der andere, was eine größere Festigkeit entlang einer Achse bietet und gleichzeitig Gewicht und Materialkosten spart. Ingenieure wählen häufig ungleiche Winkel, wenn ein Bein eine schwerere Last tragen muss, beispielsweise bei Stürzen, Regalstützen oder Verbindungsplatten.
Die Auswahl der richtigen Größe hängt von der Axiallast, dem Biegemoment, der Verbindungsart und der Spannweite ab. Sie sollten zunächst das erforderliche Widerstandsmoment und das Trägheitsmoment auf der Grundlage der für Ihre Region geltenden Bauvorschriften berechnen. Vergleichen Sie diese Werte dann mit den Eigenschaften der verfügbaren Größen. Für allgemeine Rahmen und leichte Aussteifungen sind Größen wie 40 × 40 × 4 mm oder 50 × 50 × 5 mm üblich. Für schwerere Strukturen werden häufig Größen über 75 × 75 × 6 mm benötigt. Wenn Sie sich bei der Lastberechnung nicht sicher sind, wenden Sie sich an einen qualifizierten Statiker oder senden Sie Ihre Lastbedingungen an YS STEEL, um eine professionelle Materialempfehlung zu erhalten.
YS STAHL liefert Stahlwinkelstangen in Standardlängen von 6 Metern, 9 Metern und 12 Metern. Diese Längen sind für die meisten Transport- und Fertigungsanforderungen geeignet. Sonderlängen von 1 Meter bis 15 Meter können auf Anfrage gefertigt werden. Berücksichtigen Sie bei der Bestellung die Schnitttoleranz, die bei warmgewalzten Profilen normalerweise ±25 mm beträgt. Für eine hochpräzise Fertigung kann YS STEEL Endenzuschnitte auf exakte Längen mit einer Toleranz von ±2 mm anbieten.
Ja, jeder Lieferung von YS STEEL liegt ein Werksprüfzertifikat bei, das die chemische Zusammensetzung, die Streckgrenze, die Zugfestigkeit, die Dehnung und die Ergebnisse der Maßprüfung dokumentiert. Das Zertifikat ist auf die ursprüngliche Schmelznummer und Produktionscharge rückführbar. Wenn Ihr Projekt eine Inspektion durch Dritte erfordert, kann YS STEEL vor dem Versand eine Inspektion durch SGS, BV, TÜV oder andere anerkannte Agenturen veranlassen.
Für Außenbereiche oder korrosive Umgebungen ist die Feuerverzinkung die am meisten empfohlene Oberflächenbehandlung für Stahlwinkelstangen. Die Zinkbeschichtung bietet Opferschutz, d. h. das Zink korrodiert zuerst und schützt den darunter liegenden Stahl. Die Lebensdauer von Winkelstangen aus feuerverzinktem Stahl kann bei milden atmosphärischen Bedingungen mehr als 30 Jahre betragen. Für maritime oder hochindustrielle Umgebungen bietet ein Duplexsystem bestehend aus Feuerverzinkung und einer Epoxid-Deckbeschichtung den besten Schutz. YS STEEL kann eine Verzinkung gemäß ASTM A123 oder EN ISO 1461 mit einer Schichtdicke zwischen 70 und 100 Mikrometern je nach Materialstärke durchführen.
