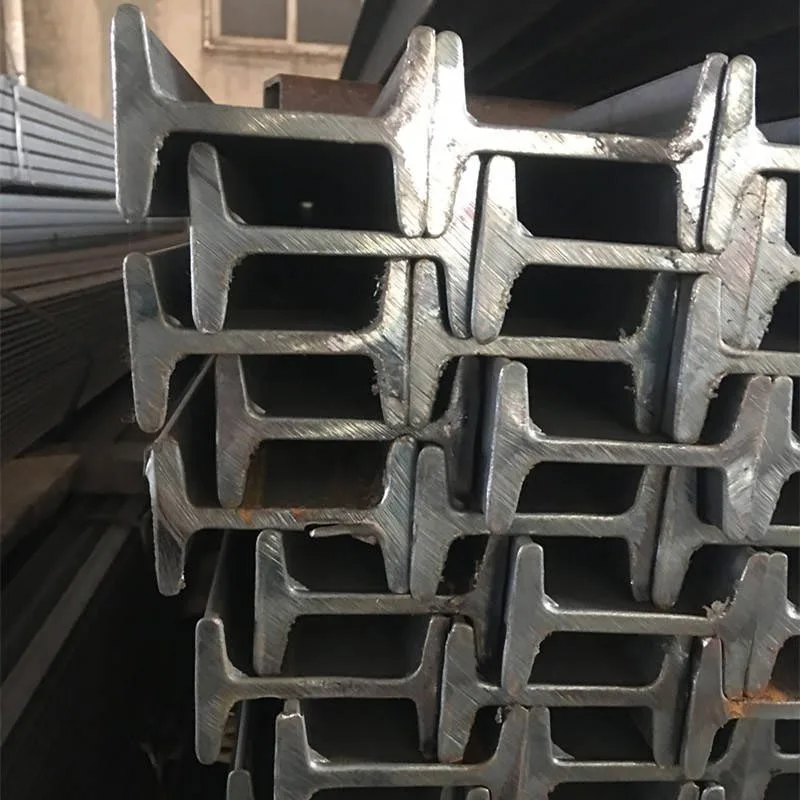

YS STAHLproduziert I-Trägerstahl mit modernen Warmwalzwerken, die konsistente Querschnittsabmessungen, enge Toleranzen und einheitliche mechanische Eigenschaften über die gesamte Länge jedes Trägers gewährleisten. Der Warmwalzprozess verbessert auch die Kornstruktur des Stahls, was zu einer besseren Duktilität, Schweißbarkeit und Schlagzähigkeit im Vergleich zu kaltgeformten Alternativen führt.
YS STAHL liefert I-Trägerstahl in einem umfassenden Abmessungsbereich. Die Standardhöhe unserer Träger reicht von 100 mm bis 900 mm, Flanschbreiten von 55 mm bis 300 mm und Stegdicken von 4,1 mm bis 16,5 mm. Wir bieten auch kundenspezifische Profile für spezielle technische Anforderungen an. Die Standardlängen betragen 6 Meter, 9 Meter und 12 Meter. Auf Anfrage sind auch individuelle Zuschnitte möglich.
In der folgenden Tabelle sind einige der am häufigsten bestellten IPE- und I-Trägerprofile nach europäischem Standard aufgeführt, die bei YS STEEL erhältlich sind. Die tatsächlichen Profileigenschaften können je nach Produktionsstandard und Walzwerkstoleranzen geringfügig variieren.
| Modell | Höhe (mm) | Flanschbreite (mm) | Bahndicke (mm) | Flanschdicke (mm) | Stückgewicht (kg/m) |
|---|---|---|---|---|---|
| IPE 100 | 100 | 55 | 4.1 | 5.7 | 8.1 |
| IPE 140 | 140 | 73 | 4.7 | 6.9 | 12.9 |
| IPE 180 | 180 | 91 | 5.3 | 8.0 | 18.8 |
| IPE 220 | 220 | 110 | 5.9 | 9.2 | 26.2 |
| IPE 270 | 270 | 135 | 6.6 | 10.2 | 36.1 |
| IPE 330 | 330 | 160 | 7.5 | 11.5 | 49.1 |
| IPE 400 | 400 | 180 | 8.6 | 13.5 | 66.3 |
| IPE 500 | 500 | 200 | 10.2 | 16.0 | 90.7 |
| IPE 600 | 600 | 220 | 12.0 | 19.0 | 122.0 |
YS STAHL bietet I-Trägerstahl in mehreren international anerkannten Stahlsorten an. Die chemische Zusammensetzung jeder Sorte wird während der Stahlherstellung sorgfältig kontrolliert, um eine gleichbleibende Schweißbarkeit, Festigkeit und Korrosionsbeständigkeit sicherzustellen. Die folgende Tabelle zeigt typische chemische Anforderungen für gängige Qualitäten.
| Grad | Cmax (%) | Mn max (%) | P max (%) | S max (%) | Si max (%) |
|---|---|---|---|---|---|
| ASTM A36 | 0.26 | 0.80 | 0.040 | 0.050 | 0.40 |
| ASTM A572 Gr 50 | 0.23 | 1.35 | 0.040 | 0.050 | 0.40 |
| ASTM A992 | 0.23 | 0,50–1,50 | 0.035 | 0.045 | 0.40 |
| EN 10025 S235JR | 0.17 | 1.40 | 0.035 | 0.035 | 0.55 |
| EN 10025 S355JR | 0.20 | 1.50 | 0.035 | 0.035 | 0.55 |
| JIS SS400 | 0.20 | 1.40 | 0.050 | 0.050 | 0.35 |
| GB Q235B | 0.20 | 1.40 | 0.045 | 0.045 | 0.35 |
| GB Q355B | 0.20 | 1.60 | 0.045 | 0.045 | 0.50 |
Die mechanische Leistung ist der Hauptgrund, warum Ingenieure I-Trägerstahl wählen. YS STEEL garantiert die folgenden mechanischen Mindesteigenschaften für unsere Standardgüten. Für jede Lieferung sind Prüfzertifikate Dritter und Werkstests erhältlich.
| Grad | Streckgrenze min (MPa) | Zugfestigkeit min (MPa) | Dehnung min (%) |
|---|---|---|---|
| ASTM A36 | 250 | 400–550 | 20 |
| ASTM A572 Gr 50 | 345 | 450 | 18 |
| ASTM A992 | 345–450 | 450 | 18 |
| DE S235JR | 235 | 360–510 | 24 |
| EN S355JR | 355 | 470–630 | 22 |
| JIS SS400 | 245 | 400–510 | 21 |
| GB Q235B | 235 | 370–500 | 26 |
| GB Q355B | 355 | 470–630 | 22 |
Bei der Strukturfertigung kommt es auf Präzision an. YS STEEL kontrolliert Maßtoleranzen gemäß den Normen ASTM A6, EN 10034 und GB/T 706. In der folgenden Tabelle ist der allgemeine Toleranzbereich für unsere warmgewalzten I-Träger-Stahlprodukte aufgeführt.
| Parameter | Toleranzbereich |
|---|---|
| Höhe (h ≤ 180 mm) | ±2,0 mm |
| Höhe (180 mm < h ≤ 400 mm) | ±3,0 mm |
| Höhe (400 mm < h ≤ 600 mm) | ±4,0 mm |
| Flanschbreite (b ≤ 100 mm) | ±2,0 mm |
| Flanschbreite (b > 100 mm) | ±3,0 mm |
| Bahndicke | ±0,5 mm bis ±1,0 mm |
| Länge | 0 bis +50 mm Standard oder nach Vereinbarung |
| Geradlinigkeit | ≤ 0,2 % der Gesamtlänge |
I-Trägerstahl wird überall dort eingesetzt, wo große Lasten über große Spannweiten ohne übermäßige Durchbiegung getragen werden müssen. Zu den gängigen Anwendungen gehören:
YS STAHL ist sich bewusst, dass unterschiedliche Umgebungen unterschiedliche Korrosionsschutzniveaus erfordern. Wir liefern I-Trägerstahl mit folgenden Oberflächenbehandlungen:
YS STAHL verfügt über mehr als zwei Jahrzehnte Erfahrung in der Herstellung und dem Export von Baustahlprodukten. Wir verfügen über eine große monatliche Produktionskapazität und einen umfangreichen Bestand an gängigen Größen, sodass wir dringende Aufträge mit kurzen Vorlaufzeiten erfüllen können. Unsere Vertriebsingenieure bieten kostenlosen technischen Support, einschließlich Anleitung zur Lastberechnung, Beratung zur Materialauswahl und Schnittoptimierung zur Reduzierung von Abfall und Kosten.
Jede I-Beam-Stahlsendung von YS STEEL wird mit Stahlbändern gebündelt und entsprechend den Anforderungen des Zielhafens in Container oder Massengutschiffe verladen. Wir kümmern uns um die gesamte Exportdokumentation, einschließlich Ursprungszeugnis, Handelsrechnung, Packliste und Werkstestzertifikate. Unser Qualitätskontrollteam überwacht jede Bestellung vom Rohmaterial bis zum Versand und stellt sicher, dass die Träger zur sofortigen Fertigung vor Ort eintreffen.
I-Trägerstahl und H-Trägerstahl haben beide einen I-förmigen Querschnitt, ihre Flanschproportionen unterscheiden sich jedoch. I-Trägerstahl, auch bekannt als IPE oder Universalträger, hat typischerweise konische Flansche, die schmaler als die Gesamthöhe sind, während H-Trägerstahl parallele, breitere Flansche hat, die ungefähr gleich oder größer als die Trägerhöhe sind. I-Trägerstahl ist im Allgemeinen leichter und hinsichtlich der Biegefestigkeit in eine Richtung effizienter, was ihn ideal für Träger mit großer Spannweite macht, bei denen vertikale Lasten dominieren. H-Trägerstahl bietet eine bessere Beständigkeit gegen seitliche Biegung und wird oft als Säulen oder Pfähle verwendet. YS STEEL liefert beide Profile, aber I-Trägerstahl ist die bevorzugte Wahl für Bodenträger, Dachträger und Brückenträger, bei denen es auf Gewichtseinsparung ankommt.
Die Auswahl der richtigen I-Trägerstahlgröße hängt von drei Hauptfaktoren ab: der Spannweite, der Größe und Verteilung der Last und der zulässigen Durchbiegung. Die Balkenhöhe ist der Hauptfaktor für den Biegewiderstand, während die Stegdicke die Scherkapazität steuert. Sie sollten zunächst das maximale Biegemoment und die maximale Scherkraft berechnen und diese Werte dann mit dem Widerstandsmoment und der Scherfläche des ausgewählten Trägers vergleichen. Die Sorte sollte auf der Grundlage der erforderlichen Streckgrenze, Temperaturbedingungen und Schweißbarkeit ausgewählt werden. Für den allgemeinen Hochbau ist ASTM A36 oder S235JR ausreichend. Für höhere Belastungen oder leichtere Strukturen wird A572 Gr 50 oder S355JR aufgrund seiner Streckgrenze von 345–355 MPa empfohlen. YS STEEL stellt kostenlose Profileigenschaftentabellen und Lastspannendiagramme zur Verfügung, um Kunden dabei zu helfen, die richtige Auswahl zu treffen, ohne den Träger zu stark zu konstruieren.
YS STAHL fertigt I-Trägerstahl in voller Übereinstimmung mit den folgenden internationalen Standards: ASTM A36, ASTM A572, ASTM A992 für den amerikanischen Markt; EN 10025-2 S235JR, S275JR, S355JR und EN 10034 für den europäischen Markt; JIS G3101 SS400 für den japanischen Markt; und GB/T 706 Q235B, Q355B für den chinesischen Markt. Jede Produktionscharge wird gemäß der in der Bestellung angegebenen spezifischen Norm geprüft und zertifiziert. Wir liefern auch doppelt zertifizierte Träger wie A36/S235JR oder A572 Gr50/S355JR, um internationale Projektspezifikationen zu vereinfachen und Inspektionskosten zu senken.
Ja, YS STEEL bietet Zuschnittdienste für I-Trägerstahl in Längen von 1 Meter bis zu 24 Metern an, abhängig von der Profilgröße. In unserer Fertigungswerkstatt können wir auch Endplattenschweißen, Ausklinken, Ausklinken, Bohren und Verzinken durchführen. Wenn Sie vorgebohrte Verbindungslöcher benötigen, geben Sie einfach die Lochpositionen, Durchmesser und Toleranzen an und wir kümmern uns um die Bearbeitung vor der Oberflächenbehandlung. Dieser Service spart erheblich Zeit vor Ort und stellt sicher, dass alle Träger für die Schraubmontage bereit sind. Kundenspezifische Längen und Fertigungsdetails werden auf Projektbasis mit kurzer Vorlaufzeit angeboten.
