YS STAHLDer Schwerpunkt liegt auf hochfesten und präzisen Verbindungselementen, die unter hohen Drehmomenten, wiederholten Lastzyklen und rauen Umgebungsbedingungen zuverlässig funktionieren. Die Produktpalette umfasst metrische und zöllige Größen, wobei kundenspezifische Gewindelängen, Kopfformen und Oberflächenbehandlungen auf Anfrage erhältlich sind.
Unterschiedliche Verbindungskonstruktionen erfordern unterschiedliche Befestigungsarten. Zu den am häufigsten von YS STEEL angebotenen Kategorien gehören:
Die Auswahl der richtigen Materialqualität wirkt sich direkt auf die Leistung, Lebensdauer und Sicherheit der Befestigungselemente aus. YS STEEL stellt Maschinenbefestigungen aus den folgenden gängigen Materialien her:
Die Härtebereiche werden streng kontrolliert. Beispielsweise hat eine Schraube der Klasse 8.8 typischerweise eine Härte von 22–32 HRC, während Schrauben der Klasse 12.9 zwischen 39 und 44 HRC liegen. YS STEEL überprüft Härte, Zugfestigkeit, Streckgrenze, Dehnung und Schlagzähigkeit durch interne Tests und Labore Dritter.
Die folgende Tabelle fasst die wichtigsten Produktparameter für Maschinenbefestigungen von YS STEEL zusammen. Diese Werte dienen als allgemeine Referenz; Die tatsächlichen Abmessungen und Eigenschaften hängen von der gewählten Norm und Sorte ab.
| Befestigungstyp | Gemeinsame Standards | Durchmesserbereich | Längenbereich | Materialqualitäten | Zugfestigkeit | Beschichtungsmöglichkeiten | Typische Verwendung |
|---|---|---|---|---|---|---|---|
| Sechskantschraube | ISO 4014, DIN 931, ASME B18.2.1 | M6–M64 / 1/4"–2-1/2" | 10 mm–600 mm | 8,8, 10,9, 12,9, A2-70, A4-80 | 800–1.220 MPa | Zink, HDG, schwarzes Oxid, PTFE | Motorlager, Getriebe, Rahmen |

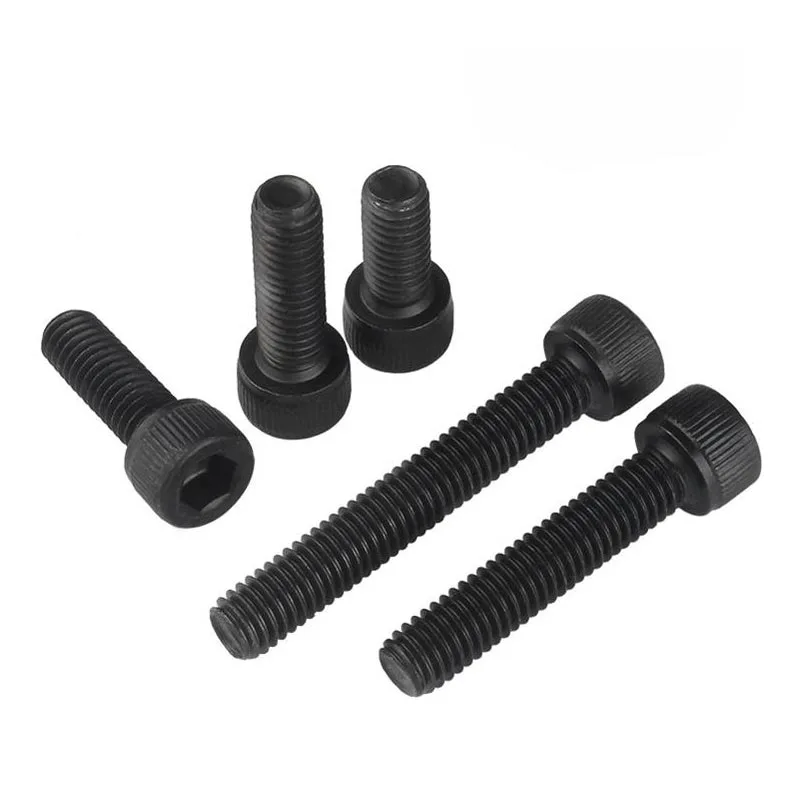

| Innensechskantschraube | ISO 4762, DIN 912, ASME B18.3 | M3–M36 / #0–1-1/2" | 6 mm–300 mm | 12.9, A2-70, A4-80 | 1.220 MPa | Schwarzoxid, Zink-Nickel, blank | Werkzeugmaschinen, Robotik, Formen |

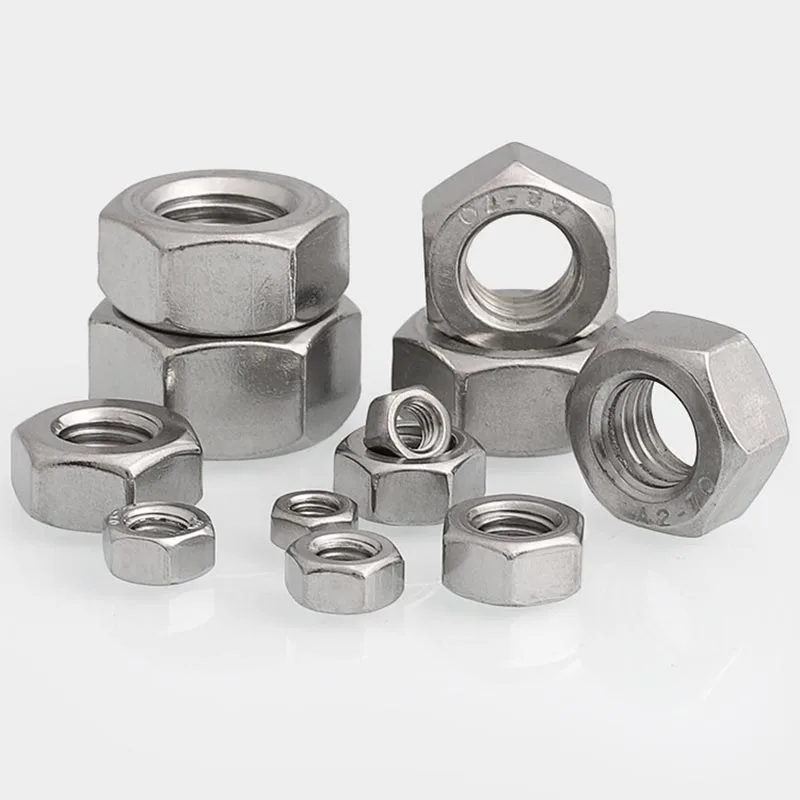

| Sechskantmutter | ISO 4032, DIN 934, ASME B18.2.2 | M6–M64 / 1/4"–2-1/2" | — | 8, 10, 12, A2, A4 | Prüflast bis 1.200 MPa | Zink, HDG, blank | Allgemeine Montage, Flanschverbindungen |
| Schwere Sechskantmutter | ISO 4033, ASME B18.2.2 | 1/2"–3" | — | 2H, DH, A563 Klasse C/DH | 1.034–1.200 MPa | HDG, schlicht, schwarz | Baustahl, Kräne, Brücken |

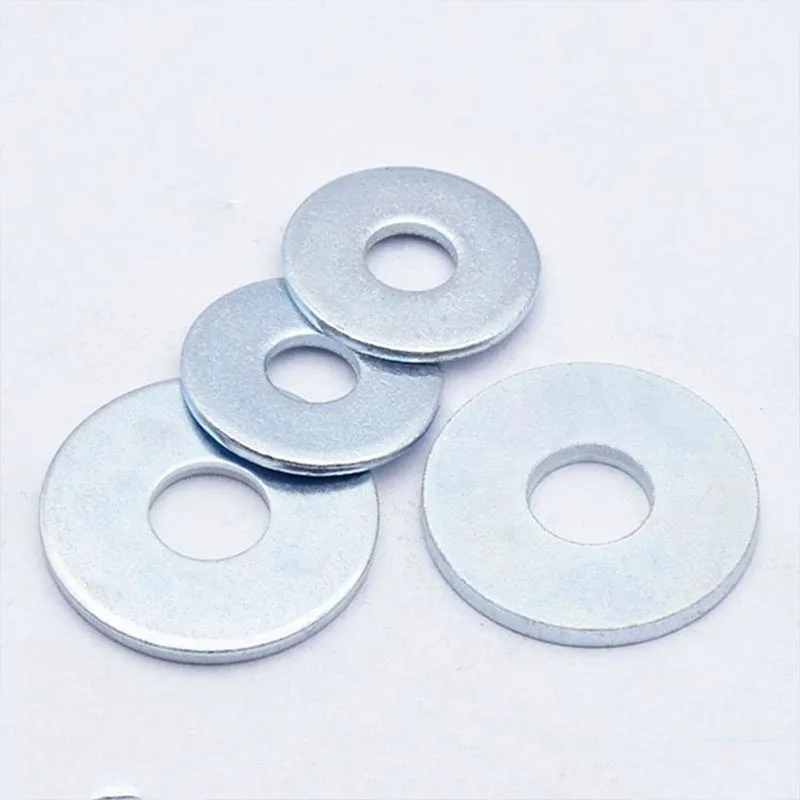

| Flache Unterlegscheibe | ISO 7089, DIN 125, ASME B18.22.1 | M5–M64 / 3/16"–3" | Dicke 1 mm–8 mm | Kohlenstoffstahl, rostfrei | — | Zink, HDG, blank | Lastverteilung, Oberflächenschutz |

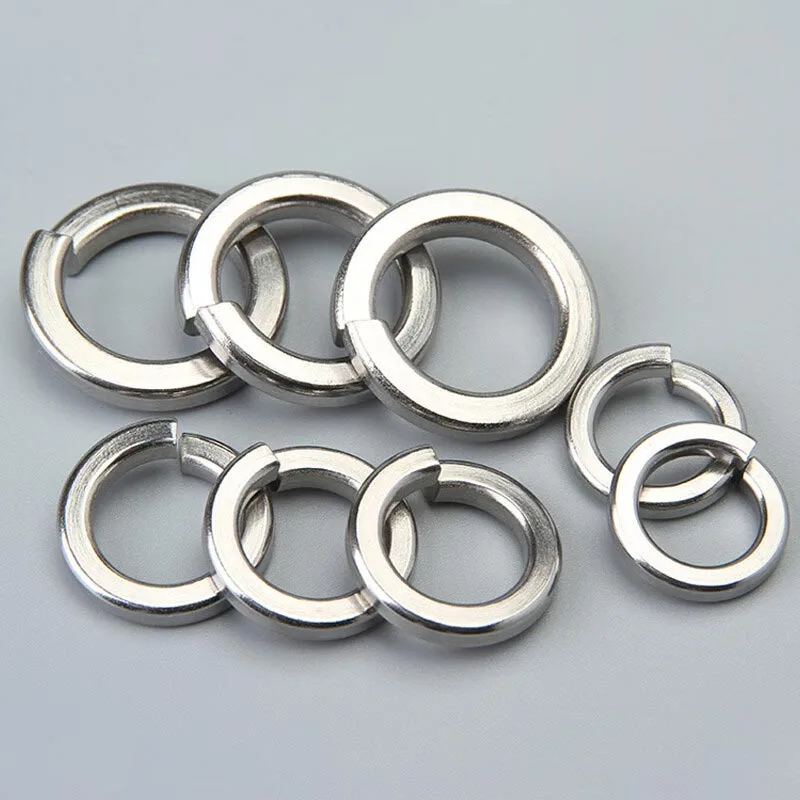

| Federscheibe | DIN 127, GB/T 93 | M5–M48 | — | Federstahl 65Mn, rostfrei | — | Zink, Phosphat, schlicht | Vibrationsfestigkeit, Verriegelung |
| Gewindestange | DIN 975, ASME B18.31.3 | M6–M64 / 1/4"–2" | 1 m, 3 m, individuell | 4,8, 8,8, 10,9, A2, A4 | 400–1.000 MPa | Glatt, Zink, HDG | Spannsysteme, Ankerbolzen, U-Bolzen |
| Passstift | ISO 8734, DIN 6325, ASME B18.8.2 | 1 mm–50 mm | 5 mm–200 mm | Legierter Stahl, rostfrei | Härte 58–62 HRC | Einfaches, schwarzes Oxid | Ausrichtung, Scherlastübertragung |
| Flanschschraube | ISO 4162, DIN 6921 | M5–M20 | 10 mm–120 mm | 8,8, 10,9, A2 | 800–1.040 MPa | Zink, schwarz, HDG | Automobil, Pumpen, Kompressoren |
| Schlossschraube | DIN 603, ASME B18.5 | M6–M20 / 1/4"–3/4" | 12 mm–300 mm | 4,8, 8,8, A2 | 400–800 MPa | Zink, HDG | Holz-Metall-Verbindung, Schutzvorrichtungen, Förderbänder |
Die Oberflächenveredelung verlängert die Lebensdauer und verhindert galvanische Korrosion. YS STEEL Maschinenbefestigungen sind mit folgenden Beschichtungen erhältlich:
YS STEEL maintains strict quality control throughout the manufacturing process. All machinery fasteners are produced from certified raw materials with full traceability. Each batch includes a material test certificate according to EN 10204 3.1 or 3.2. In-house testing covers dimensional inspection, hardness testing, tensile testing, thread gauging, and surface coating thickness measurement. Third-party inspection by SGS, TUV, or BV can be arranged before shipment.
Zu den kundenspezifischen Fertigungsmöglichkeiten gehören:
YS STAHL unterstützt sowohl die Prototypen- als auch die Großserienproduktion mit typischen Lieferzeiten von 15–25 Tagen für Standardgrößen und 25–45 Tagen für kundenspezifische Artikel, abhängig von der Bestellmenge und der Komplexität der Spezifikation.
Maschinenbefestigungen von YS STEEL werden in einer Vielzahl von Branchen eingesetzt:
F: Was sind die gängigsten Güteklassen für Maschinenbefestigungen und woher weiß ich, welche ich verwenden soll?
A:Die gebräuchlichsten metrischen Güteklassen sind 8,8, 10,9 und 12,9 für Bolzen und Schrauben mit 8, 10 und 12 Muttern. Güteklasse 8.8 ist mittelkohlenstoffhaltiger Stahl mit einer Mindestzugfestigkeit von 800 MPa und eignet sich für allgemeine Maschinen. Die Güteklasse 10.9 bietet eine Zugfestigkeit von 1.000 MPa und wird in hochbelasteten Verbindungen wie Motorlagern und Strukturverbindungen verwendet. Die Sorte 12.9 bietet mit 1.200 MPa die höchste Festigkeit, weist jedoch eine geringere Duktilität und eine höhere Empfindlichkeit gegenüber Wasserstoffversprödung auf. Daher sollte sie nur dort eingesetzt werden, wo eine hohe Klemmkraft erforderlich ist und Beschichtungsprozesse kontrolliert werden. Für zöllige Verbindungselemente sind Güteklasse 5 und Güteklasse 8 üblich, wobei Güteklasse 8 der metrischen Klasse 10,9 entspricht. Passen Sie die Qualität der Mutter immer an die Qualität der Schraube an, um einen vorzeitigen Ausfall zu vermeiden.
F: Wie wähle ich zwischen metrischen und zölligen Maschinenbefestigungselementen?
A:Die Wahl hängt von der Herkunft der Ausrüstung, den vorhandenen Werkzeugen und den Designstandards ab. Metrische Verbindungselemente sind in Europa und Asien Standard und die meisten modernen Maschinen werden nach ISO-Standards gebaut. In Nordamerika sind zöllige (Zoll) Befestigungselemente üblich, insbesondere in älteren Geräten und ASME-entworfenen Systemen. Metrische und zöllige Gewinde nicht mischen, da Gewindesteigungen und Flankenwinkel unterschiedlich sind. Für neue Designs empfiehlt YS STEEL metrische Verbindungselemente für globale Kompatibilität und einfachere Beschaffung. Wenn Sie vorhandene Hardware ersetzen, messen Sie den Gewindedurchmesser und die Steigung mit einer Gewindelehre und vergleichen Sie die Norm vor der Bestellung mit ISO- oder ASME-Tabellen.
F: Welche Beschichtungen eignen sich am besten für korrosive Umgebungen?
A:Für leicht korrosive Innenräume ist eine Verzinkung mit Passivierung ausreichend. Bei Außeneinwirkung und feuchten Bedingungen sorgt die Feuerverzinkung für eine dicke Schutzschicht, die den darunter liegenden Stahl jahrzehntelang schützt. In Meeresumgebungen oder Umgebungen mit hohem Salznebel verwenden Sie eine Beschichtung aus A4-Edelstahl oder einer Zink-Nickel-Legierung. Dacromet- und Geomet-Beschichtungen eignen sich hervorragend für die Automobil- und Windenergiebranche, da sie eine hohe Korrosionsbeständigkeit ohne die Gefahr einer Wasserstoffversprödung bieten. Für chemische Verarbeitungsanlagen kombinieren PTFE-beschichtete Edelstahlbefestigungen Korrosionsbeständigkeit mit chemischer Inertheit. YS STEEL kann die optimale Beschichtung basierend auf den Anforderungen des Salzsprühtests und der Betriebstemperatur empfehlen.
F: Wie sollte ich Maschinenbefestigungen lagern, um Korrosion zu verhindern und die Qualität aufrechtzuerhalten?
A:Lagern Sie Befestigungselemente in einer trockenen, temperierten Umgebung mit einer relativen Luftfeuchtigkeit unter 60 %. Bewahren Sie sie bis zur Montage in der Originalverpackung auf. Vermeiden Sie direkten Kontakt mit Betonböden oder anderen porösen Oberflächen, die Feuchtigkeit speichern können. Verwenden Sie Paletten oder Regale mit Kunststoff- oder Holztrennern. Überprüfen Sie bei plattierten Verbindungselementen die Verpackung auf Schäden, die die Oberfläche freilegen könnten. Wenn Befestigungselemente über einen längeren Zeitraum gelagert werden, sollten Sie die Verwendung von VCI-Beuteln (Dampf Corrosion Inhibitor) oder Rostschutzöl in Betracht ziehen. Halten Sie sich immer an die First-In-First-Out-Lagerrotation. YS STEEL verpackt Verbindungselemente in feuchtigkeitsbeständigen Kartons oder Großbeuteln und kann maßgeschneiderte Verpackungen für langfristige Lagerungsanforderungen bereitstellen.
