Baustahlprofile sind standardisierte Querschnittsformen, die aus Baustahlsorten hergestellt werden. Sie sind für die Aufnahme von Biege-, Scher-, Axial- und Torsionslasten in Gebäuderahmen, Brücken, Türmen und Fundamenten für schwere Geräte ausgelegt. Im Vergleich zu vorgefertigten Profilen bieten warmgewalzte Baustahlprofile konsistente mechanische Eigenschaften, vorhersehbare Maßtoleranzen und eine schnellere Montage.
YS STAHLverfügt über einen großen Bestand an Baustahlprofilen in verschiedenen Größen, Längen und Stahlsorten. Jedes Profil wird mit Werkstestzertifikaten und optionaler Inspektion durch Dritte geliefert. Diese Dokumentation hilft Ingenieuren, Streckgrenze, Zugfestigkeit, Dehnung und Schlageigenschaften vor der Fertigung zu überprüfen.
Die Baustahlfamilie umfasst mehrere standardisierte Formen. Jedes Profil weist ein spezifisches Tragverhalten und eine bestimmte Verbindungsart auf. Die am häufigsten von YS STEEL gelieferten Typen sind unten aufgeführt.
Stahlprofile werden in den unterschiedlichsten Größen hergestellt. Die folgende Tabelle zeigt die typischen Höhen-, Breiten- und Gewichtsbereiche für von YS STEEL gelieferte Profile. Es sind kundenspezifische Längen von 6 m bis 18 m erhältlich, und ein Zuschnitt auf die gewünschte Länge kann arrangiert werden.
| Profiltyp | Standardbezeichnung | Typischer Größenbereich | Gewichtsbereich | Allgemeine Anwendungen |
|---|---|---|---|---|

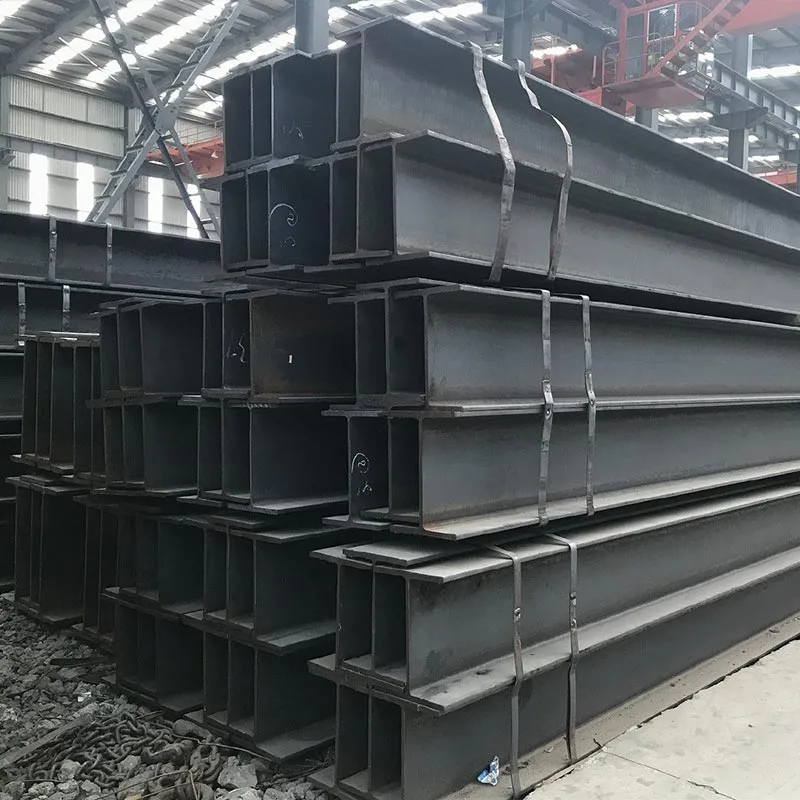

| H-Träger | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm bis 1000 mm x 400 mm | 16,7 kg/m bis 416 kg/m | Hochhaussäulen, Brückenträger, schwere Rahmen |
| Ich-Beam | IPE, IPN | 80 mm bis 750 mm Höhe | 6,0 kg/m bis 224 kg/m | Bodenträger, Einschienenbahnen, Kranbahnen |

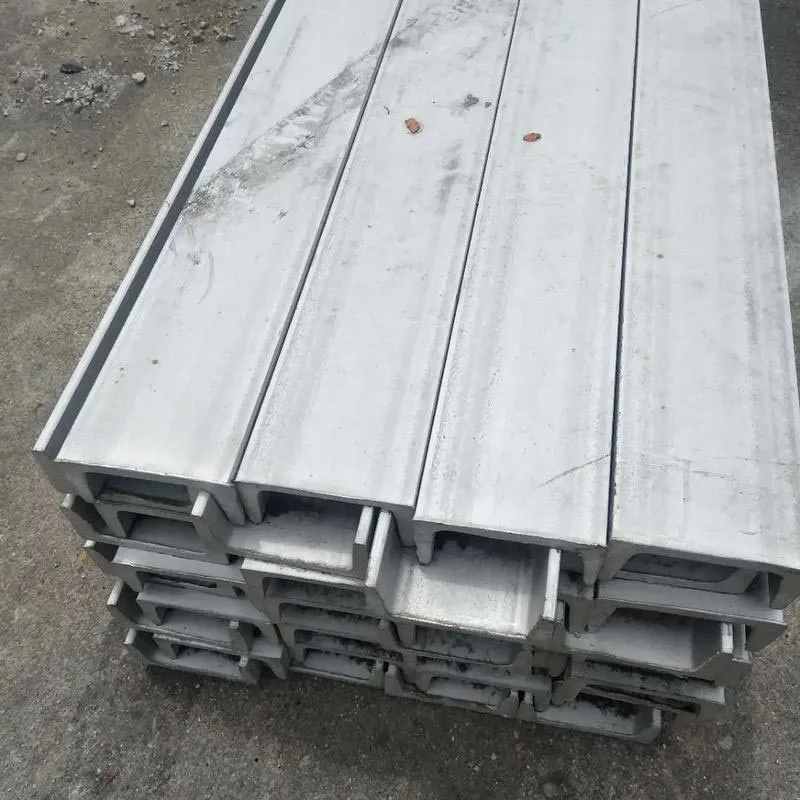

| Kanal | UPN, UPE, C | 50 mm bis 400 mm Höhe | 5,6 kg/m bis 104 kg/m | Aussteifungen, Seitengitter, Pfetten, Aufbauten |
| Gleicher Winkel | L | 20 mm x 20 mm x 3 mm bis 250 mm x 250 mm x 35 mm | 0,88 kg/m bis 128 kg/m | Fachwerke, Verbindungen, Stürze, Stützen |
| Ungleicher Winkel | L | 30 mm x 20 mm x 3 mm bis 200 mm x 150 mm x 18 mm | 1,12 kg/m bis 46,1 kg/m | Halterungen, Rahmen, Versteifungen |
| Quadratisches Hohlprofil | SHS | 20 mm x 20 mm x 2 mm bis 400 mm x 400 mm x 20 mm | 1,05 kg/m bis 238 kg/m | Säulen, Architekturrahmen, Maschinensockel |
| Rechteckiges Hohlprofil | RHS | 50 mm x 25 mm x 2,5 mm bis 500 mm x 300 mm x 20 mm | 2,72 kg/m bis 239 kg/m | Portalrahmen, Fachwerke, Strukturträger |
| Kreisförmiges Hohlprofil | CHS | 21,3 mm Außendurchmesser x 2,0 mm bis 610 mm Außendurchmesser x 20 mm | 0,95 kg/m bis 291 kg/m | Pfähle, Säulen, Handläufe, Raumrahmen |
YS STAHL liefert Baustahlprofile aus Kohlenstoffstahl, hochfestem niedriglegiertem Stahl und witterungsbeständigem Stahl. Die Wahl der Sorte hängt von der Belastung, der Temperatur, der Korrosionsumgebung und den Anforderungen an die Schweißbarkeit ab. Die folgende Tabelle fasst gängige Sorten und ihre mechanischen Eigenschaften zusammen.
| Stahlsorte | Standard | Min. Streckgrenze (MPa) | Zugfestigkeit (MPa) | Dehnung (%) | Schlagtest |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Optional |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Optional |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Optional |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | Optional |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Optional |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Verschiedene Märkte verwenden unterschiedliche Maß- und Materialstandards. Die folgende Tabelle zeigt allgemeine Standards, die für warmgewalzte Profile gelten.
| Region / Standardkörper | Hauptstandards | Typische Noten | Abgedecktes Produktsortiment |
|---|---|---|---|
| Vereinigte Staaten / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Breitflansch, I-Träger, Kanäle, Winkel, Spundwände |
| Europa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, Hohlprofile |
| Japan / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | H-Träger, I-Träger, Kanäle, Winkel, Spundbohlen |
| China / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Warmgewalzte H-Träger, I-Träger, Kanäle, Winkel |
| International / ISO | ISO 657-Serie | Fe 360, Fe 510 | Warmgewalzte Stahlprofile |
Die Maßgenauigkeit beeinflusst die Passung, die Schweißzeit und die strukturelle Leistung. YS STEEL folgt den Toleranzgrenzen, die durch ASTM A6/A6M, EN 10034, EN 10210-2 und GB/T 706 definiert sind. Die wichtigsten Toleranzparameter sind unten aufgeführt.
Stahlprofile können in folgenden Oberflächenbeschaffenheiten geliefert werden:
Diese Profile dienen einem breiten Spektrum struktureller und architektonischer Zwecke. YS STEEL hat Profile für Projekte in den folgenden Sektoren geliefert:
Bei der Vorbereitung einer Materialanforderung sollten Ingenieure die folgenden Parameter berücksichtigen:
YS STAHL liefert Baustahlprofile mit zuverlässigen Lieferzeiten und vollständiger Rückverfolgbarkeit. Zu jeder Lieferung gehören die Identifizierung der Chargennummer, Werkstestzertifikate und Maßkontrollberichte. Das Unternehmen kann abgelängte Abschnitte, gebohrte oder gekappte Enden sowie kundenspezifische Verpackungen für den Containerexport bereitstellen. Mit einem Multistandard-Bestand, der ASTM-, EN-, JIS- und GB-Spezifikationen abdeckt, hilft YS STEEL seinen Kunden, die Beschaffung zu konsolidieren und das Risiko in der Lieferkette zu reduzieren.
F: Was ist der Unterschied zwischen einem H-Träger und einem I-Träger?
A:H-Träger haben breitere Flansche und einen dickeren Steg im Vergleich zu I-Trägern gleicher Höhe. Die Flanschflächen von H-Trägern sind nahezu parallel, was Schraubverbindungen erleichtert. I-Träger haben sich verjüngende Flansche und eignen sich besser zum Biegen in eine Richtung, weisen jedoch eine geringere Biegeknickfestigkeit auf. H-Träger werden üblicherweise als Stützen und kombinierte Axialbiegeelemente verwendet, während I-Träger häufig für einfach abgestützte Träger und Kranträger verwendet werden. YS STEEL liefert für beide Typen detaillierte Profileigenschaftentabellen zum Vergleich.
F: Welche Stahlsorte sollte für erdbebensichere Konstruktionen verwendet werden?
A:Für seismische Anwendungen wählen Ingenieure normalerweise Güten mit einer spezifischen Streckgrenze zwischen 345 MPa und 450 MPa aus, beispielsweise ASTM A992, A572 Gr.50, S355J2 oder Q355B. Diese Sorten bieten ein ausgewogenes Verhältnis von Streckgrenze zu Zugfestigkeit und eine gute Duktilität. A992 wurde speziell für Breitflanschabschnitte entwickelt, die in Gebäuderahmen verwendet werden, und hat ein maximales Verhältnis von Streckgrenze zu Zugfestigkeit von 0,85. Für geschweißte Momentverbindungen in seismischen Zonen können auch Zähigkeits- und Durchdickeneigenschaften angegeben werden. YS STEEL kann bei Bedarf Profile mit Charpy-Schlagprüfung bei -20 °C oder -40 °C liefern.
F: Kann YS STEEL kundenspezifisches Schneiden, Bohren und Endvorbereitung anbieten?
A:Ja. YS STEEL bietet wertschöpfende Verarbeitung einschließlich Zuschnitt, Gehrungsschnitt, Bohren, Ausklinken, Ausklinken und Schweißnahtvorbereitung. Die Bearbeitungsanlagen können H-Träger bis 1000 mm Höhe und Hohlprofile bis 610 mm Durchmesser verarbeiten. Für spezifische Projekte kann auch eine individuelle Endplattenvorbereitung und -wölbung arrangiert werden. Fertigungszeichnungen und Toleranzberichte werden vor dem Versand bereitgestellt.
F: Welche Dokumentation wird mit Baustahlprofilen geliefert?
A:Zu jeder Bestellung von YS STEEL gehört das Werkstestzertifikat, in dem die Schmelzenzahl, die chemische Zusammensetzung, die Ergebnisse der mechanischen Tests und die Einhaltung der Standards aufgeführt sind. Weitere Dokumente wie EN 10204 3.1 oder 3.2 Zertifikate, Maßprüfberichte und Prüffreigaben Dritter sind auf Anfrage erhältlich. Für Exportaufträge werden Packlisten, Frachtbriefe und Ursprungszeugnisse gemäß den Anforderungen des Ziellandes erstellt.
F: Wie werden Baustahlprofile bepreist und was beeinflusst die Stückkosten?
A:Der Stückpreis basiert in der Regel auf dem theoretischen Gewicht pro Meter multipliziert mit dem sortenspezifischen Grundpreis. Zu den Faktoren, die die Kosten beeinflussen, gehören die ausgewählte Stahlsorte, der Profiltyp, die Querschnittsgröße, die Menge, die Längentoleranz, die Oberflächenbehandlung und die Lieferbedingungen. Auch die Marktpreise für Stahlknüppel und Schrott wirken sich auf die endgültige Notierung aus. YS STEEL erstellt transparente Angebote mit einer Aufschlüsselung der Material-, Bearbeitungs- und Frachtkosten. Bei Containerbestellungen tragen eine optimale Verschachtelung und Bündelplanung dazu bei, die Versandkosten zu senken.
